En tant que fournisseur chevronné de câbles électriques, j'ai été témoin du rôle essentiel que joue l'épaisseur des câbles dans la détermination de l'efficacité et de la fiabilité des systèmes électriques. Dans le monde dynamique de la transmission de puissance, comprendre l’impact de l’épaisseur des câbles sur les performances n’est pas seulement une subtilité technique ; c'est essentiel pour les ingénieurs, les entrepreneurs et les utilisateurs finaux qui souhaitent optimiser leur infrastructure électrique.
Courant - Capacité de charge
L'un des effets les plus fondamentaux de l'épaisseur du câble sur les performances est son impact sur la capacité de transport de courant. En termes simples, un câble plus épais peut transporter plus de courant électrique qu’un câble plus fin. En effet, un câble plus épais a une section transversale plus grande. Selon la loi d'Ohm, la résistance (R) est inversement proportionnelle à la section transversale (A) d'un conducteur, donnée par la formule (R=\rho\frac{l}{A}), où (\rho) est la résistivité du matériau et (l) est la longueur du câble.
Lorsque la section transversale augmente, la résistance diminue. Avec une résistance plus faible, moins d’énergie électrique est convertie en chaleur lorsque le courant circule dans le câble. Par exemple, dans les environnements industriels où les machines de grande puissance nécessitent de grandes quantités de courant, l'utilisation d'un câble épais garantit que le câble peut supporter la charge sans surchauffe. La surchauffe d'un câble peut entraîner des dommages à l'isolation, ce qui peut provoquer des courts-circuits, des incendies et des temps d'arrêt coûteux.

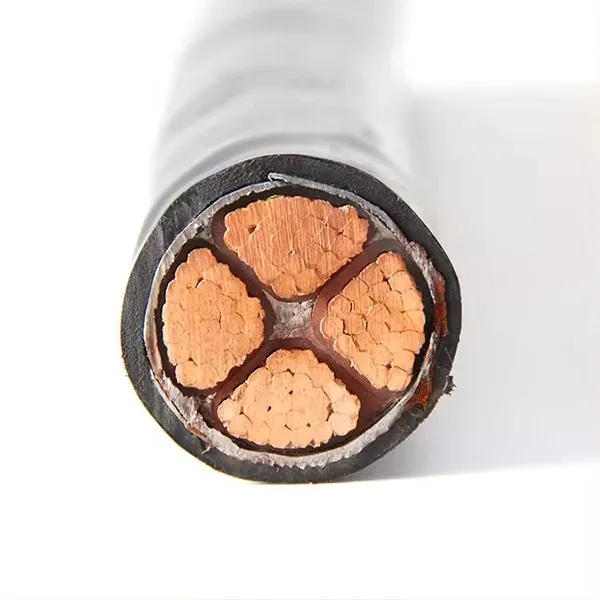

Prenons un exemple pratique. Un petit atelier avec quelques outils de faible puissance pourrait s'en sortir en utilisant un câble relativement fin. Cependant, une grande usine de fabrication dotée d'équipements lourds tels que de gros moteurs, des machines à souder et des systèmes d'éclairage haute puissance nécessite des câbles épais, tels que leConducteur en cuivre haute tension Câble d'alimentation blindé XLPE. Ces câbles sont conçus pour supporter des courants élevés en toute sécurité, garantissant ainsi le bon fonctionnement des systèmes électriques de l'usine.
Chute de tension
Un autre aspect important influencé par l’épaisseur du câble est la chute de tension. Une chute de tension se produit lorsque la tension à l’extrémité d’un câble est inférieure à la tension à la source en raison de la résistance du câble. L'ampleur de la chute de tension est directement liée à la résistance du câble et, comme nous le savons, la résistance est affectée par l'épaisseur du câble.
Un câble plus fin a une résistance plus élevée, ce qui entraîne une chute de tension plus importante sur une longueur donnée. Dans une ligne de transport d'électricité longue distance, par exemple, un câble fin pourrait provoquer une chute de tension importante, entraînant une tension insuffisante à l'extrémité de réception. Cela peut entraîner un fonctionnement inefficace des équipements électriques, voire un dysfonctionnement. Par exemple, les moteurs peuvent tourner plus lentement et les lumières peuvent être plus faibles que prévu.
En revanche, un câble épais a une résistance plus faible, minimisant ainsi la chute de tension. Dans les applications où le maintien d'une tension stable est crucial, comme dans les centres de données ou les hôpitaux, l'utilisation de câbles épais est essentielle. LeCâble électrique blindé souterrainest souvent utilisé dans de tels scénarios. Ses conducteurs épais aident à maintenir la chute de tension dans des limites acceptables, garantissant ainsi que les équipements sensibles reçoivent la tension appropriée pour des performances optimales.
Résistance mécanique
L’épaisseur du câble a également un impact direct sur la résistance mécanique. Les câbles plus épais sont généralement plus robustes et peuvent résister à des contraintes physiques plus importantes que les câbles plus fins. Dans les environnements extérieurs ou industriels, les câbles sont souvent exposés à diverses forces mécaniques, telles que la traction, la flexion et l'écrasement.
Un câble épais est moins susceptible de se briser ou d'être endommagé lorsqu'il est soumis à ces forces. Par exemple, sur les chantiers de construction, les câbles peuvent être traînés sur des surfaces rugueuses ou piétinés. Un câble épais et bien isolé peut mieux résister à ces conditions difficiles sans compromettre ses performances électriques. De plus, dans les zones sujettes aux catastrophes naturelles comme les tremblements de terre ou les vents violents, les câbles épais ont plus de chances de rester intacts, garantissant ainsi la continuité de l'alimentation électrique.
Le blindage de certains câbles épais, comme leConducteur en cuivre haute tension Câble d'alimentation blindé XLPE, offre une couche supplémentaire de protection contre les dommages mécaniques. L'armure peut être constituée de matériaux tels que des fils d'acier ou des rubans, qui protègent le câble des impacts externes et évitent d'endommager les conducteurs internes et l'isolation.
Flexibilité et installation
Si les câbles épais offrent de nombreux avantages en termes de performances électriques et mécaniques, ils présentent également certains défis en matière de flexibilité et d'installation. Les câbles plus épais sont généralement moins flexibles que les câbles plus fins, ce qui peut les rendre plus difficiles à plier et à acheminer lors de l'installation.
Dans certaines applications où les câbles doivent être acheminés dans des espaces restreints ou autour des coins, un câble plus fin peut être plus adapté. Cependant, les progrès dans la conception et les matériaux des câbles ont permis de produire des câbles épais avec une flexibilité améliorée. Par exemple, certains câbles épais modernes utilisent des matériaux isolants spéciaux et des techniques de câblage des conducteurs pour améliorer leur flexibilité sans sacrifier les performances.
Lors de la planification d'une installation électrique, il est important de prendre en compte le compromis entre l'épaisseur du câble, les exigences de performance et les contraintes d'installation. Dans certains cas, un compromis peut être nécessaire pour garantir que le câble répond aux exigences électriques et physiques du projet.
Considérations relatives aux coûts
L'épaisseur d'un câble d'alimentation a également un impact significatif sur le coût. Les câbles plus épais sont généralement plus chers que les câbles plus fins. Cela est dû à la quantité accrue de matériaux conducteurs (tels que le cuivre ou l'aluminium) utilisée, ainsi qu'aux processus de fabrication potentiellement plus complexes et aux matériaux isolants de meilleure qualité.
Cependant, il est important de considérer le coût dans le contexte des performances globales du système et des avantages à long terme. Même si un câble épais peut avoir un coût initial plus élevé, il peut permettre d'économiser de l'argent à long terme en réduisant le risque de pannes électriques, les temps d'arrêt et les coûts de maintenance. Par exemple, dans un grand bâtiment commercial, investir dans des câbles épais et de haute qualité peut éviter des pannes de courant coûteuses et des dommages aux équipements, qui autrement entraîneraient des pertes financières importantes.
Considérations environnementales
Dans le monde d'aujourd'hui soucieux de l'environnement, l'épaisseur des câbles peut également jouer un rôle dans la performance environnementale. Les câbles plus épais, en particulier ceux dotés d'une isolation de haute qualité, ont tendance à avoir une durée de vie plus longue. Cela signifie un remplacement moins fréquent, ce qui réduit la quantité de déchets générés.
De plus, certains câbles épais, comme leCâble XLPE multicœur sans halogène à faible fumée, sont conçus pour être plus respectueux de l’environnement. Ils produisent moins de fumées et de gaz toxiques en cas d'incendie, ce qui est bénéfique tant pour la sécurité humaine que pour l'environnement. Ces câbles sont souvent utilisés dans les bâtiments publics, les systèmes de transport et d'autres domaines où la sécurité incendie et l'impact environnemental sont des préoccupations majeures.
Conclusion
En conclusion, l'épaisseur d'un câble d'alimentation a un impact profond sur ses performances sous plusieurs aspects, notamment la capacité de transport de courant, la chute de tension, la résistance mécanique, la flexibilité, le coût et les considérations environnementales. En tant que fournisseur de câbles d'alimentation, je comprends l'importance d'aider nos clients à choisir la bonne épaisseur de câble pour leurs applications spécifiques.
Que vous soyez un chef de projet planifiant une nouvelle installation électrique, un ingénieur concevant un système électrique ou un utilisateur final cherchant à mettre à niveau votre infrastructure électrique, il est crucial de prendre en compte tous ces facteurs. En sélectionnant l'épaisseur de câble appropriée, vous pouvez garantir la sécurité, la fiabilité et l'efficacité de vos systèmes électriques.
Si vous souhaitez en savoir plus sur nos câbles d'alimentation ou si vous avez besoin d'aide pour choisir le câble adapté à votre projet, nous sommes là pour vous aider. Contactez-nous dès aujourd'hui pour entamer une discussion sur vos besoins spécifiques et sur la manière dont nos câbles d'alimentation de haute qualité peuvent répondre à vos besoins.
Références
- Grover, FW (1973). Calculs d'inductance : formules et tableaux de travail. Publications de Douvres.
- Neher, JH et McGrath, MH (1957). Calcul de l'échauffement et de la capacité de charge des systèmes de câbles. Transactions AIEE, 76(3), 752-772.
- Commission électrotechnique internationale (CEI). (2021). CEI 60287 - 1 - 1 : Câbles électriques - Calcul du courant nominal - Partie 1 - 1 : Équations de courant nominal (facteur de charge de 100 %) et calcul des pertes - Général.
